Sens de montage d'un calorstat : 3 repères pour ne jamais se tromper
Table des matières
Vous avez les mains dans le cambouis, le capot ouvert et une pièce mécanique neuve entre les doigts. Le problème ? L'ancien boîtier s'est détaché avant que vous ayez eu le temps d'observer son orientation exacte. Au cœur du circuit de refroidissement, la moindre erreur de montage ne pardonne pas. Elle menace directement la survie de votre moteur.
"Le sens de montage d'un calorstat est simple : le ressort volumineux (la capsule en cuivre contenant la cire) doit impérativement être orienté vers le moteur, au contact direct du liquide chaud. Le petit clapet de dégazage doit pointer vers le haut. Côté radiateur, vous ne voyez que l'arche métallique.
La règle d'or universelle pour orienter son thermostat
Personnellement, j'aime rappeler une évidence : la mécanique des fluides ne fait pas de sentiment. Pour déclencher l'ouverture du circuit d'eau au moment parfait, le clapet thermostatique doit capter la chaleur des cylindres en temps réel. La sonde interne, planquée dans ce gros cylindre en laiton ou en cuivre, réagit uniquement au contact direct du liquide de refroidissement (LDR) brûlant.
La règle absolue coule donc de source. Le gros ressort volumineux se place systématiquement côté moteur, c'est-à-dire vers la culasse. Ne le mettez jamais du côté de la durite qui part vers le radiateur. Même sur les blocs récents bardés d'électronique en 2026, cette loi physique de base s'applique à la lettre.

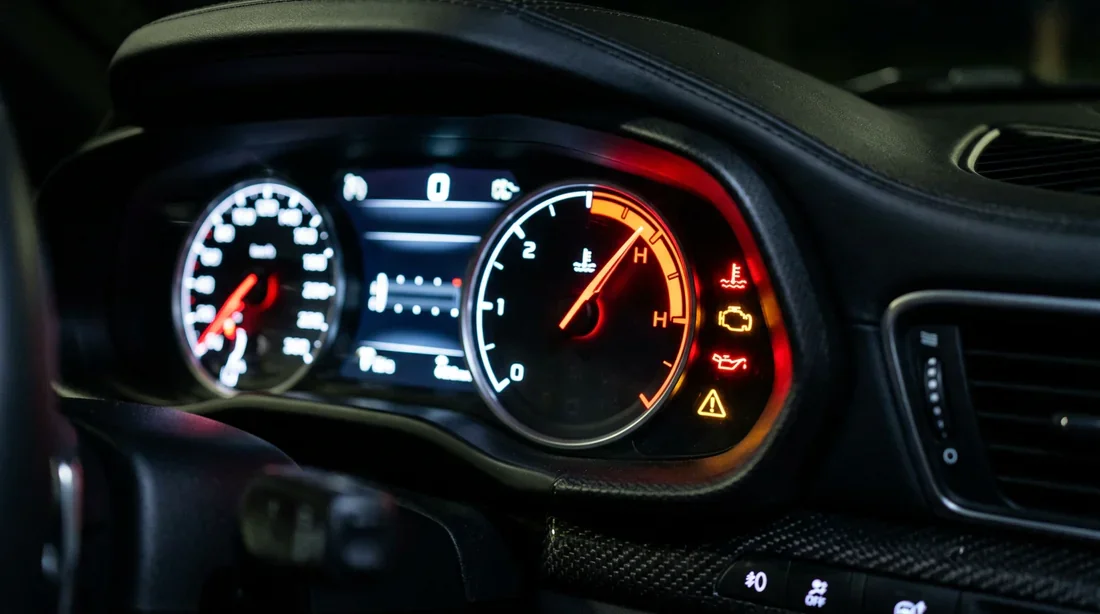

Symptôme d'un calorstat bloqué en position fermée
3 repères visuels pour un montage infaillible
Regardez l'architecture de votre pièce de plus près. Elle possède trois zones physiques bien distinctes pour vous guider.
Le ressort et l'élément thermodilatable côté moteur
Il s'agit de la masse la plus imposante et du vrai cœur névralgique du système. Cette grosse capsule métallique cuivrée s'entoure d'un puissant ressort de rappel. Elle renferme un élément en cire extrêmement sensible à la chaleur. Toute cette section massive vient s'insérer en profondeur dans le boîtier d'eau. Son but ? Baigner au plus près du bloc moteur.

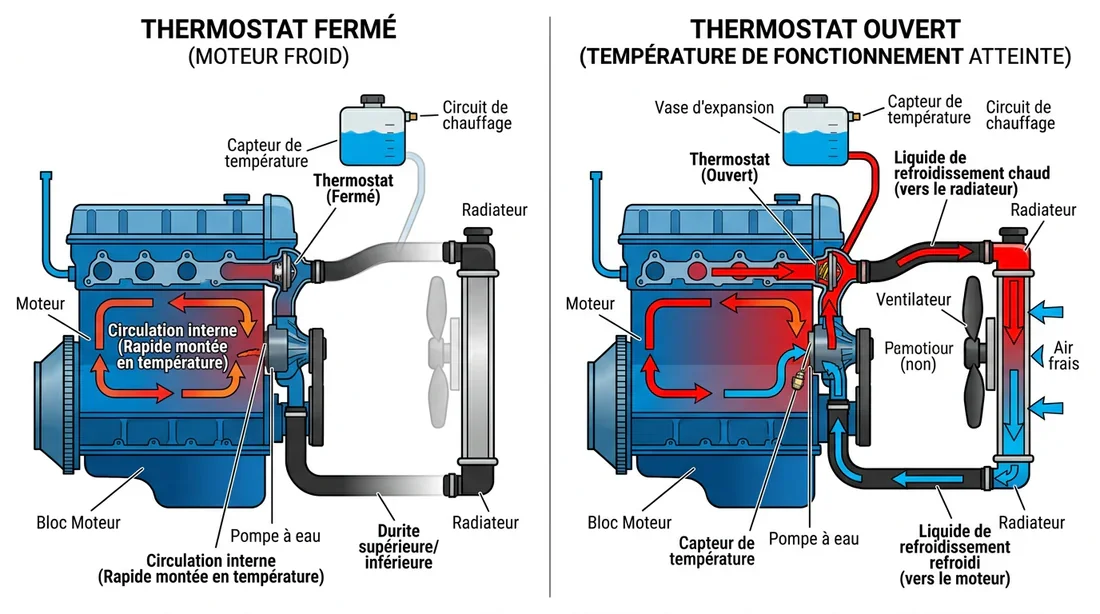

Schéma du fonctionnement du calorstat automobile
Le clapet de dégazage toujours en haut
Regardez attentivement la collerette d'étanchéité plate. Vous y remarquerez un petit trou, parfois couplé à une bille mobile qu'on appelle la jiggle valve. Ce détail technique garantit une purge parfaite du circuit. Positionnez toujours ce petit orifice vers le haut. Visez la position « midi » sur une horloge, à la verticale absolue. Cette valve sert d'unique échappatoire aux bulles d'air emprisonnées lors du remplissage du liquide.
L'arche de maintien face au radiateur
Retournez la pièce. La face opposée au ressort fait dans le minimalisme. Vous y trouvez un simple pont métallique en arc de cercle, vierge de tout mécanisme complexe. Cette arche pointe vers l'extérieur, pile en face de la grosse durite supérieure qui amènera l'eau chaude vers le radiateur.
Que se passe-t-il si on monte le calorstat à l'envers ?
Inverser cette petite pièce provoque un véritable carnage sous le capot. En plaçant l'arche lisse vers l'intérieur, vous isolez la capsule thermosensible du bloc thermique. La cire ne chauffe pas. Le ressort reste détendu. Le passage de l'eau est définitivement condamné.
Le verdict tombe en moins de 15 minutes. Le liquide bout autour des cylindres au lieu de filer vers le radiateur. L'aiguille de température percute la zone rouge et votre vase d'expansion refoule violemment sous la pression. Cette surchauffe foudroyante déforme l'aluminium et détruit votre joint de culasse à coup sûr. Ce genre d'avarie impose de tomber le moteur ou de retoucher la distribution. La facture pique énormément, un désastre financier que nous détaillons d'ailleurs dans notre dossier sur le Prix d'un changement de courroie de distribution : le vrai coût en 2026.

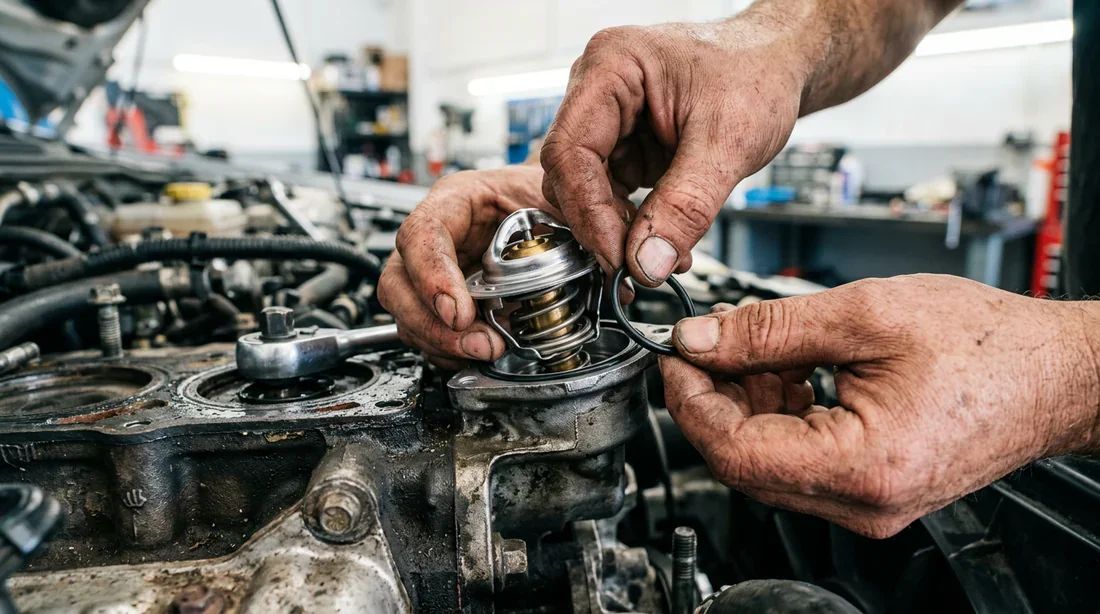

Installation du joint de calorstat
Tableau de diagnostic : calorstat monté à l'envers ou HS
Pour savoir si votre circuit de refroidissement souffre, écoutez votre moteur et gardez un œil sur la sonde de température.
| Symptômes constatés | Diagnostic probable | Action immédiate |
|---|---|---|
| Surchauffe éclair (moins de 15 min), durite radiateur froide, débordement du bocal. | Calorstat monté à l'envers ou bloqué en position fermée. | Couper le contact immédiatement. Laisser refroidir, démonter et vérifier l'orientation. |
| Le moteur n'atteint jamais 90°C, le chauffage habitacle reste tiède. | Calorstat bloqué en position ouverte (HS). | Remplacer la pièce. Un moteur froid use ses composants et surconsomme du carburant. |
| Température instable (yoyo aiguille), bulles dans le vase d'expansion. | Mauvaise purge, trou de dégazage orienté vers le bas, ou joint torique endommagé. | Refaire la purge, vérifier le sens du trou (à midi) et poser un joint torique neuf. |

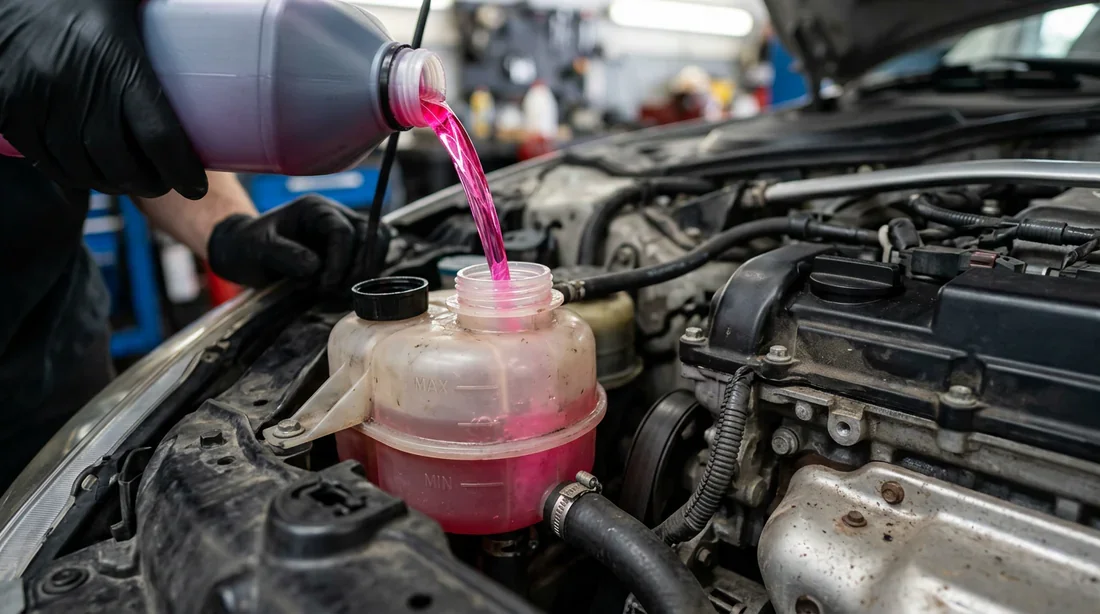

Purge du circuit de liquide de refroidissement
Astuce de mécano : le test de la casserole
Même une pièce neuve sortie de sa boîte peut présenter un défaut de fabrication. Prenez toujours 10 minutes pour contrôler son mécanisme avant de tout remonter et de remplir votre circuit d'eau.
Je réalise systématiquement ce petit test dans ma cuisine pour vérifier la température d'ouverture :
-
Plongez le calorstat dans une casserole d'eau claire sur le feu.
-
Mettez-y un thermomètre de cuisine digital.
-
Surveillez le cadran. Autour de 89°C (vérifiez la valeur exacte gravée sur le métal de la pièce), le ressort doit s'écraser lentement et laisser passer l'eau.
-
Sortez la pièce avec une pince. Laissez-la refroidir à l'air libre. Le clapet doit claquer et se refermer de façon parfaitement étanche.
-
Si le test valide l'ouverture et la fermeture, allez-y. Montez la pièce en utilisant impérativement un joint torique neuf pour éviter les fuites.
❓Foire Aux Questions (FAQ)
Y a-t-il un sens haut et bas pour le calorstat ?
Absolument. Le petit trou de purge, ou la bille flottante située sur le cerclage métallique, va toujours vers le haut. Bloquez-le à la verticale pour chasser l'air du circuit efficacement.
Faut-il vider le liquide de refroidissement pour cette opération ?
Oui, au moins en partie. Le boîtier d'eau se place souvent bien plus bas que le niveau du bocal de remplissage. Je vous conseille vivement d'en profiter pour faire une purge complète avec un fluide neuf.
Peut-on rouler sans calorstat en cas de doute ?
Surtout pas, encore moins sur un bloc moderne. Votre moteur va geler en permanence et n'atteindra jamais sa température de fonctionnement optimale. La consommation de carburant va exploser et l'usure mécanique s'accélérer de manière anormale.
